Optimierte Ventilinsel

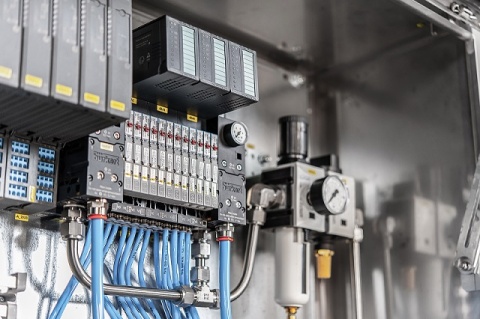

Dort übernehmen sie einen Großteil der steuerungstechnischen Aufgaben und bilden das Herzstück moderner Produktionsprozesse. Die eigensichere Ventilinsel AirLINE Ex (Typ 8650) für Siemens Simatic ET 200iSP von Bürkert Fluid Control Systems hat sich mittlerweile in vielen pharmazeutischen, kosmetischen und biotechnischen Anwendungen bewährt. Jetzt wurde das für EX-Zonen 1 und 21 geeignete Modell optimiert. Hinzugekommen sind u.a. integrierbare Drucksensoren und Druckschalter zur Statusabfrage der Ventile, Drucküberwachung sowie ein vorgeschaltetes Ventil zur externen, sicherheitsgerichteten Abschaltung. Diese Integration spart zusätzlichen Installationsaufwand, wenn für die funktionale Sicherheit überprüft werden muss, ob die Ventile wirklich drucklos sind. So kann gemäß IEC 13849 der Performancelevel C erreicht werden. Außerdem hat sich der zulässige Einsatz-Temperaturbereich auf 0 bis 60 °C erhöht. Ist mit viel Abwärme zu rechnen, vereinfacht sich dadurch die Projektierung und Platzierung im Schaltschrank. Die Hot-Swap-Fähigkeit, Rückschlagventile und P-Kanalabsperrung wurden ebenfalls optimiert, um den Luftdurchfluss zu erhöhen. Gleichzeitig ist die Ventilinsel noch kompakter als das Vorgängermodell und erfüllt neben ATEX- und IEC Ex-Zulassung in Kürze auch die CCC-Ex-Anforderungen für den chinesischen Markt. Da die eigensichere Ventilinsel-Variante nahtlos in das dezentrale Peripheriesystem ET 200iSP integrierbar ist, lassen sich I/O-System und Ventiltechnik in einem gemeinsamen Schaltschrank unterbringen, was nicht nur Platz spart, sondern auch die Installation vereinfacht. So entstehen elektropneumatische Automatisierungslösungen, die als anschlussfertige Komplettsysteme einschließlich der benötigten ATEX-Zertifizierung geliefert werden können. Vor Ort müssen nur noch Spannungs- und Druckluftversorgung sowie die Profibus-Leitung angeschlossen werden. Eine Profinet-Anbindung ist in Planung. Die Druckluft wird als zentrale Einspeisung im Schaltschrank auf die Verteilerleiste für die Ventilinseln geführt.
